效率评估和性能对比测试

　　隧道传输时，原有的数据包外增加一组UDP、IP、以太网数据包头，会导致传输效率的降低。

　　对于1G以太网链路，不启用TIME_STAMP选项的TCP连接，以128字节的有效TCP载荷为例，在以太网传输时需要添加TCP头、IP头、以太网头、帧间隔、帧开始、尾部CRC分别20、20、14、12、8、4字节（合计78字节）后为206字节。最大有效传输速率是1000*128/206=621Mbps。

　　使用不加密不压缩的UDP隧道时，增加UDP头、IP头、以太网头分别8、20、14字节（合计42字节）后，在以太网传输合计206+42=248字节，最大有效传输速率是1000*128/248=516Mbps。当使用AES-128-CBC或AES-256-CBC算法加密时，有效载荷、TCP头、IP头、以太网头分别是128、20、20、14字节合计182字节需要加密，加密填充后变为192字节，增加了10字节，最终在以太网传输时合计为258字节，最大有效传输速率是1000*128/258=496Mbps。

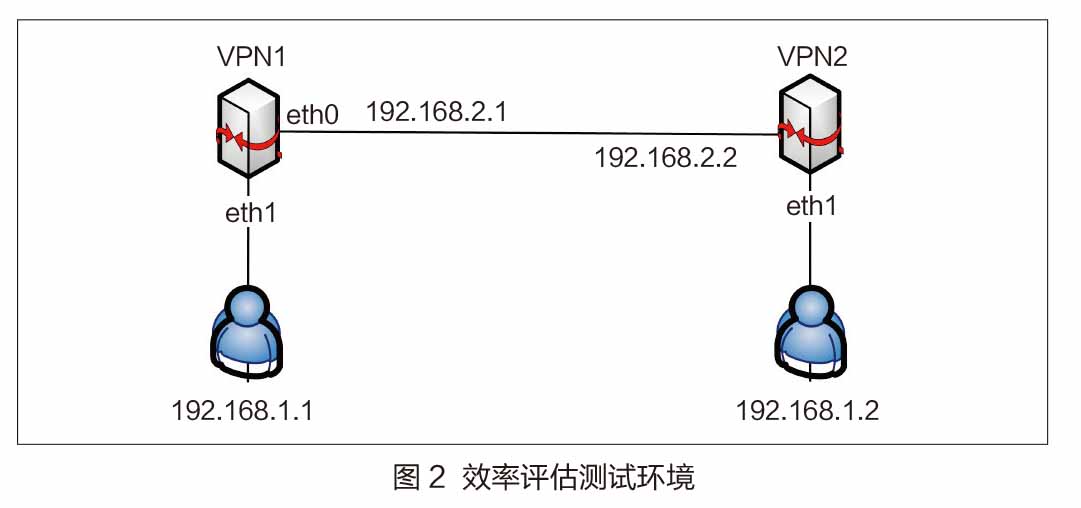

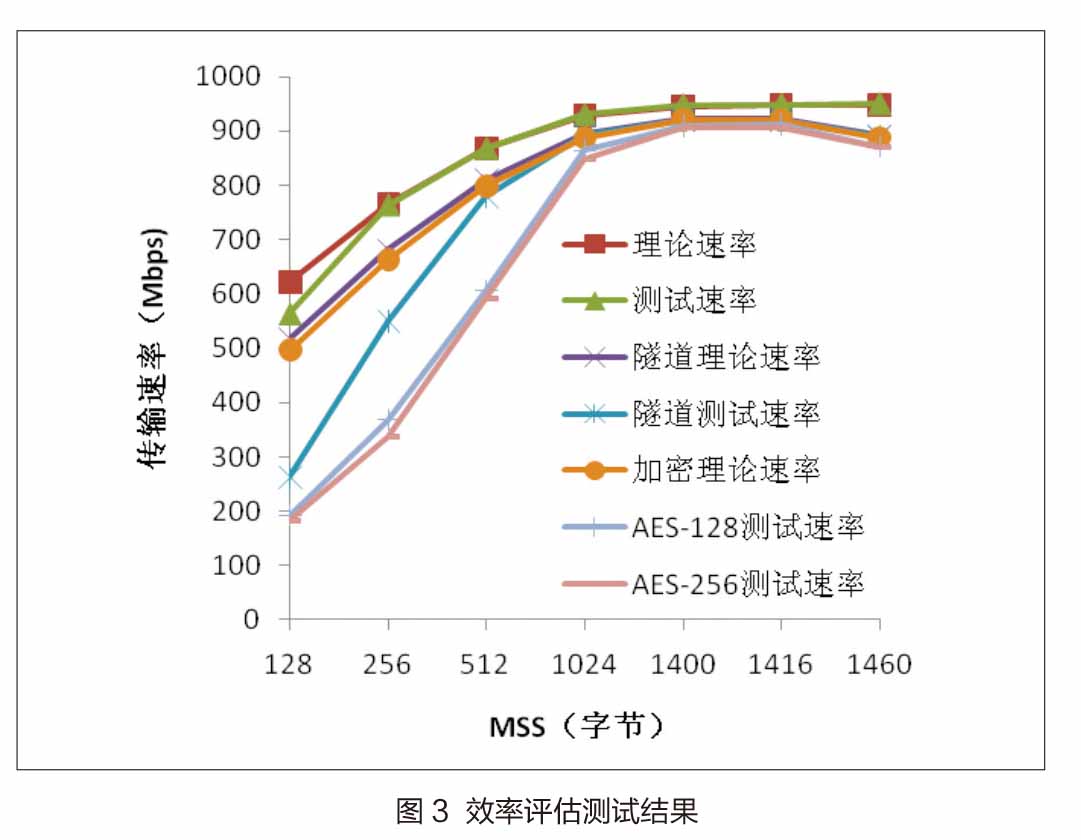

　　为了测试有效传输速率，按照图2搭建了效率评估测试环境。4台虚拟机（VMware虚拟机VPN1和VPN2的网卡eth1连接的网络需修改安全选项允许修改源地址）通过1G线路互连。每台虚拟机有4个IntelE5-2640v2@2.00GHzCPU核心，安装CentOS6.9系统，测试用的iperf版本为2.0.5。VPN1和VPN2上运行EthUDP程序，分别使用不加密、AES-128-CBC加密和AES-256-CBC加密方式，在192.168.1.1上执行iperf-s作为服务器端，在192.168.1.2上执行iperf-c192.168.1.1-t10-m-MMSS（其中MSS依次使用128、256、512、1024等值）测试有效传输速率。每个MSS值测试5次取平均值，测试的结果如图3所示（其中测试速率是直接在VPN1和VPN2之间直接通信的速率）。

　　测试结果表明：不做任何隧道时MSS256字节逐步接近理论最大速率；不加密的隧道时MSS512字节逐步接近理论最大值，而无论是AES-128-CBC或AES-256-CBC加密时MSS1024字节才逐步接近理论最大速率。

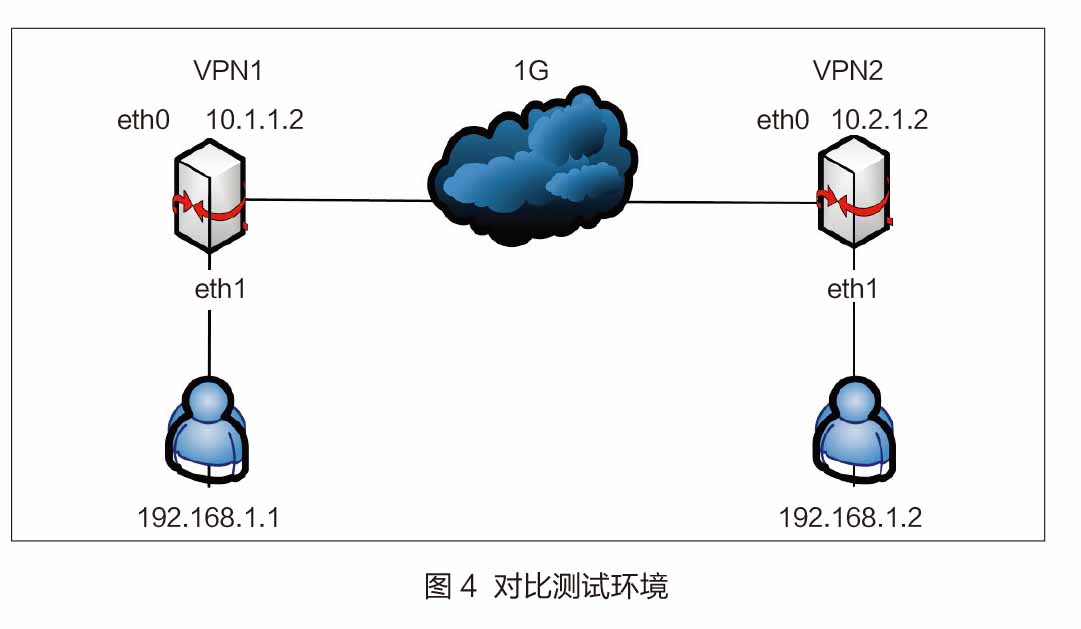

　　为了与Vtun、Tinc等可以实现类功能的程序对比测试，按照图4搭建了测试环境。其中VPN1位于合肥，VPN2位于上海，两者之间通过1G的以太网线路互连，ping延迟10ms。

　　4台虚拟机通过1G线路互连，虚拟机的配置与上述测试相同，其中192.168.1.1和192.168.1.2的内核升级到4.11.6并启用TCPBBR拥塞控制算法。在VPN1和VPN2之间分别运行EthUDP、VTun和Tinc不压缩不加密、仅启用压缩、同时启用压缩和加密三种模式，使用iperf测试从192.168.1.2向192.168.1.1的实际传输速率。

　　测试时共使用四种数据负载：第一种是iperf默认的数据负载（字符序列0-9的重复）；第二种是长度为408MB的CentOS6.9x86_64最小系统安装光盘镜像文件centos.iso；第三种是下载news.sina.com.cn和news.163.com页面镜像文件复制若干份后用tar打包成417MB的icp.tar文件；第四种是从https：//cs.fit.edu/～mmahoney/compression/textdata.html下载enwik8.zip解压获取文件复制4份后用tar打包成382MB的enwik8.tar文件。

　　Vtun在启用加密功能时会出现异常中断无法完成测试过程，因此仅仅测试了不压缩不加密和仅压缩两种模式。传输速率测试结果如图5所示。测试结果表明EthUDP性能最优，Tinc性能最差。即便启用压缩和加密功能，EthUDP也可以达到700Mbps以上的带宽。而一旦启用压缩功能，Vtun和Tinc的性能急剧下降到100Mbps附近。

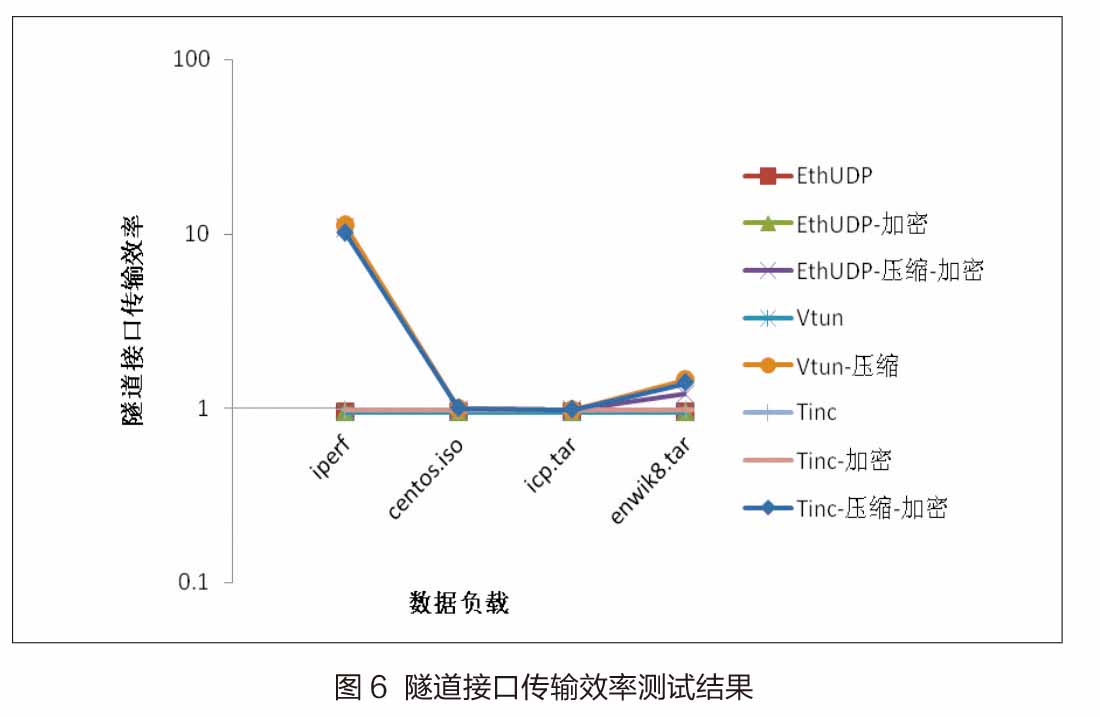

　　每次测试时记录VPN2上eth0和eth1网卡的发送和接收字节数，计算隧道传输效率（eth1接收字节/eth0发送字节，越大传输效率越高）。各种测试的传输效率对比结果如图6所示。

　　测试结果表明大数据包传输时，对于iperf默认负载的字符0-9序列内容，一旦启用压缩均可以实现10倍的传输效率；

　　对于已经充分压缩过的内容，传输效率在0.95-0.99之间；对于测试的文本内容，Vtun和Tinc可以实现1.40的传输效率，而EthUDP仅可以实现1.20的传输效率（但传输速率并未显著降低）。

　　应用环境和效果

　　EthUDP已应用在如下环境：

　　1.跨国互连的未来网络试验用透明以太网隧道

　　2013年9月，中国科学技术大学未来网络实验室使用EthUDP利用Internet通道建立透明以太网隧道与美国西北大学的iGENI网络互连，通过透明以太网隧道开展广域范围的内容中心网络（contentcentricnetworking）实验。

　　2.安徽省教育和科研计算机主干网备份线路

　　安徽省教育和科研计算机主干网中心设在合肥，连接安徽省的16个城市。从合肥至各个城市的设备间租用了运营商的1G以太网专线作为主用线路。

　　从合肥到各个城市间使用EthUDP利用另一个运营商的Internet通道建立的透明以太网隧道作为备用线路，可以支持主用线路上所使用的所有协议。

　　从2014年5月建成至今，备用线路工作正常，网络主干未出现过单线路中断引起的断网情况，大大提高了网络可用性。

　　3.中国科学技术大学校园网延伸至中科大上海研究院

　　中国科学技术大学主要校区位于安徽省合肥市，同时位于上海市浦东新区的中科大上海研究院有使用校园网的需求。

　　2017年6月，使用EthUDP利用1G线路和电信100MInternet线路作为主备连接建立透明以太网隧道，将位于合肥市主校区的若干VLAN直接传送到位于上海浦东的研究院。位于上海浦东的用户可以直接使用主校区VLANIP地址上网；无线AP可以直接连接主校区的AC，从而提供与主校区相同的无线网络环境，极大地方便了网络管理和用户使用。

　　4.兰州交通大学校园财务专网的便捷扩展

　　兰州交通大学校园财务系统建立有相对独立于校园网的专用局域网。在某些场景下，如距离几十公里分校区的财务系统接入、公共迎新场所的短期临时财务办公，兰州交通大学采用

　　EthUDP在校园网上建立透明以太网隧道的方式实现财务专网扩展。一端固定安放在财务中心，另一端随时可移动到需要扩展财务专网的位置。EthUDP通过加密传输实现专网的扩展，对财务人员使用无任何变化感知，也避免了财务软件因网络变化而对配置调整的要求，在保障学校要求财务处随时随地办公中发挥了重要作用。EthUDP使用rawsocket机制接收和发送以太网数据包，将以太网数据包经过压缩、加密后利用UDP传送，实现了一种直接在以太网层将园区网通过Internet或其他网络扩展的L2VPN功能。

　　通过使用多个线程处理不同方向的数据包，并使用高速的LZ4压缩算法，EthUDP相比能提供类似功能的Vtun和Tinc运行更快，在高带宽时对性能影响少。使用PING/PONG机制在主备2个UDP连接间实现自动故障发现和主备自动切换，简化了配置并能提高系统运行稳定性。EthUDP可以支持一方处于NAT环境，并且支持VLAN编号的重新映射以避免VLAN冲突，适应更加灵活的应用场景。

　　参考文献：

　　[1]Virtual eXtensible Local Area Network （VXLAN）： A Framework for Overlaying Virtualized Layer 2 Networks over Layer 3 Networks [EB/OL]. https：//tools.ietf.org/html/rfc7348

　　[2]VTun - Virtual Tunnels over TCP/IP networks[EB/OL]. http：//vtun.sourceforge.net/

　　[3]Tinc VPN[EB/OL]. https：//www.tinc-vpn.org/

　　[4]OpenVPN - Open Source VPN[EB/OL]. https：//openvpn.net/ [5]Ethernet Over UDP [EB/OL]. http：//github.com/bg6cq/ethudp

　　[6]A Guide to Using Raw Sockets[EB/OL]. http：//opensourceforu.com/2015/03/a-guide-to-using-raw- sockets/

　　[7]LZ4 - Extremely fast compression[EB/OL]. http：//lz4.github.io/lz4/

　　[8]openssl[EB/OL]. https：//www.openssl.org/

　　（作者单位 张焕杰 陈蕾为中国科学技术大学网络信息中心；武凌为兰州交通大学信息中心）
