南京信息职业技术学院:打造智能化的安全监控体系

  目前,南京信息职业技术学院原有监控是模拟监控系统,设备老化严重,并且模拟制式监控摄像头难以维护和管理,回放监控视频清晰度不高。为了满足校园监控安防需要,根据“人防、技防、物防相结合”的原则和“可靠、绿色、经济、智能”的思路,真正做到监控安全有效、管理及时到位,学院建设了数字化智能监控系统。通过校园监控系统建立,提高校园治安水平,同时也为校园安全管理工作提供有力保障和科学的数据。

  方案设计

  1.采用EPON技术与传统以太网相结合的方式部署校园监控专网。

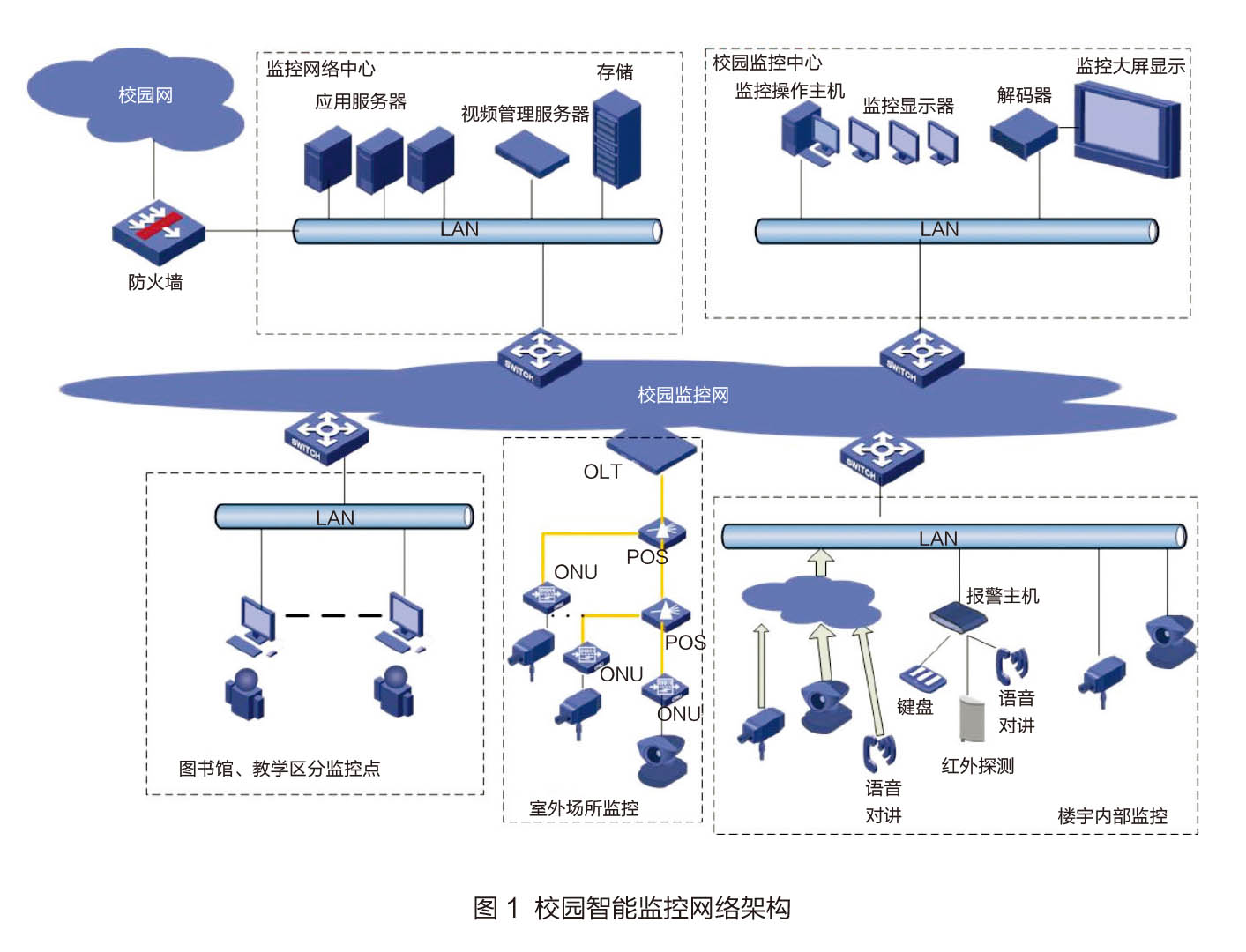

  在各室内监控区域安装网络摄像头,摄像头通过以太网接入监控管理平台,而室外摄像头通过布置EPON(基于以太网的无源光网络)方式接入,所有摄像机视频流通过监控系统承载网传输至监控中心并存储,如图1所示。

  EPON是一种新型的光纤接入网技术,其典型的拓扑结构为树型,它采用点对多点结构、无源光纤传输,在以太网之上提供多种业务。EPON综合了PON(无源光网络)技术和以太网技术的优点:低成本、高带宽、扩展性强、与现有以太网兼容、方便管理等。在物理层采用PON(无源光网络)技术,在数据链路层使用以太网协议,利用PON的拓扑结构实现了以太网的接入。因此,它综合了PON技术和以太网技术的优点:低成本、高带宽、扩展性强、灵活快速的服务重组、与现有以太网的兼容性和方便的管理等特性,是目前以太网最佳的组网方式。ONU(光网络单元)放置于前端室外监控摄像头位置,POS(无源分光器)位于OLT(光线路终端)与ONU之间,由于是无源设备,几乎可以适应所有环境,一般一个POS的分线率为8和16,并可以进行多级连接,OLT设备放置于网络中心机房。虽然GPON(基于吉比以太网的无源光网络)能够实现更大的光分比(1:128),但是EPON对物理期间的要求相对宽松,更容易实现并且具有明显的成本优势。

  2.通过防火墙与校园网连接。

  由于校园监控网保密性,安全性要求较高,所以单独布置了校园监控专网。除了校园监控中心相关人员通过专线直接查看视频监控以外,各个楼宇相关安全负责人也需要查看监控录像。为了灵活、安全地连接监控专网,在监控网与校园网之间配置硬件防火墙,并采用NAT(网络地址转换技术)将校园监控平台对校园网部分用户开通访问。在监控软件平台开设相关人员监控权限,每个楼宇安全相关人员只能查看本楼宇的监控视频。

  3.对学院校园及周界出入口全面监控、重点区域覆盖。

  监控摄像头布置在校园内部行政楼、教学楼、实训楼、图书馆、教学楼、宿舍区、校门口以及校园主干道等各主要进出口及重点部位。学院总计布置457个监控摄像头,整个系统除用于校门车辆识别、主干道车辆测速、出入校门的摄像头外全部使用130万像素及以上的高清网络摄像头。校门车辆识别、主干道车辆测速、出入校门的摄像头采用200万像素的高清网络摄像头。

  4.采用IPSAN存储方案架构。

  IPSAN(基于IP协议的存储区域网络)通过ISCSI(Internet小型计算机系统接口)协议实现存储数据在服务器和存储设备之间高速传输。它继承IP网络开放、高性能、高可靠性、易管理、可扩展性强与自适应强的特点,实现存储网络与应用网络的无缝连接,并提供了优良的远程数据复制和容灾特性。IPSAN可以根据实际具体的监控录像存储保存期限和保密级别的要求,完成影像资料在不同磁盘系统、磁带库、光盘等存储设备之间实现多级归档与数据备份保护。根据公安部门的要求以及学院具体需求,室内录像保存周期为1周、室外录像保存周期为1个月,进出校门保存2个月。

  5.建设车辆出入识别系统。

  为了有效管理校园进出车辆,建设进出校门车辆识别系统,该系统布置在学院南门与北门出入口,与校门口现有的车辆道闸对接,实现车牌识别和道闸联动。车辆进出校门系统会联动灯光与摄像头抓拍,记录车牌号与车辆进出校门的情况,并且该系统与校内车辆数据库对接,实现白名单制快速通行,将该系统与校园超速与校内违章车辆数据库对接,实现黑名单制,阻止违章车辆入校。

  6.布置报警灯光联动系统。

  根据安全报警的位置安装红外微波双鉴报警器,通过校园监控人员人工设防或系统自动定时设防方式设防,相关楼宇的设防情况可在学院监控中心进行查询,安防报警系统与楼道照明系统及楼道摄像机的录像进行联动,有报警会自动开启楼道的照明、启动摄像机的录像,同时会向值班室及监控中心进行声光报警提醒,警报系统向楼道照明提供交流开关量信息。

  7.布置人工救助语音对讲系统。

  在所有室外球型摄像机位的安装救助按钮,并配置双向语音对讲模块,与监控中心进行联动报警,求助人员在指定求助区域,相应的球机摄像头自动进行跟踪。

  8.建立电子巡更考勤系统。

  为了便于对巡逻人员的考勤管理,在安保人员巡逻的主要位置布置摄像头,并开发相应的手机APP(应用软件)安装在安保人员智能手机。巡逻人员途经这些摄像头位置使用手机APP与相应的摄像头联动拍摄并记录该巡逻人员的头像,并能在监控系统中绘制并记录该巡逻人员的巡逻轨迹与时间,解决了巡更考勤管理。

  部署成效

  1.监控网络稳定、节能。

  由于室外监控摄像头布置是分散的,如果采用传统以太网布置方案,既耗费大量双绞线,又会因为接入层交换机断电或硬件故障而导致相应的若干个摄像头不能正常工作。采用EPON网络布置,光纤至每个摄像头终端,并布置ONU设备,功耗低而且如果出现故障或该位置断电只会导致该摄像头不能正常工作,不会影响其他摄像头,既节能环保又尽可能地降低监控系统大面积停运的风险,保障了整个系统运行稳定性,又减小了维护工作量,使系统可靠性高。

  2.监控网络智能化。

  报警灯光联动系统不仅解决夜间摄像头通过红外录制监控视频不够清晰的问题,而且能够主动报警,及时提醒安全管理人员异常情况,相对于只是红外录像记录的大量数据,报警灯光联动向监控管理中心提供了有效警报信息。人工语音对讲系统体现了校园监控用户与管理人员的互动。车辆识别系统不仅能够通过黑白名单限制外来车辆随意进入校园,而且还能通过抓拍记录进出校门的车辆情况,为校园安全管理提供有效数据。电子巡更系统能够有效地应用智能手机与监控摄像头实现巡逻人员便捷的考勤管理。

  3.安全、便捷地访问。

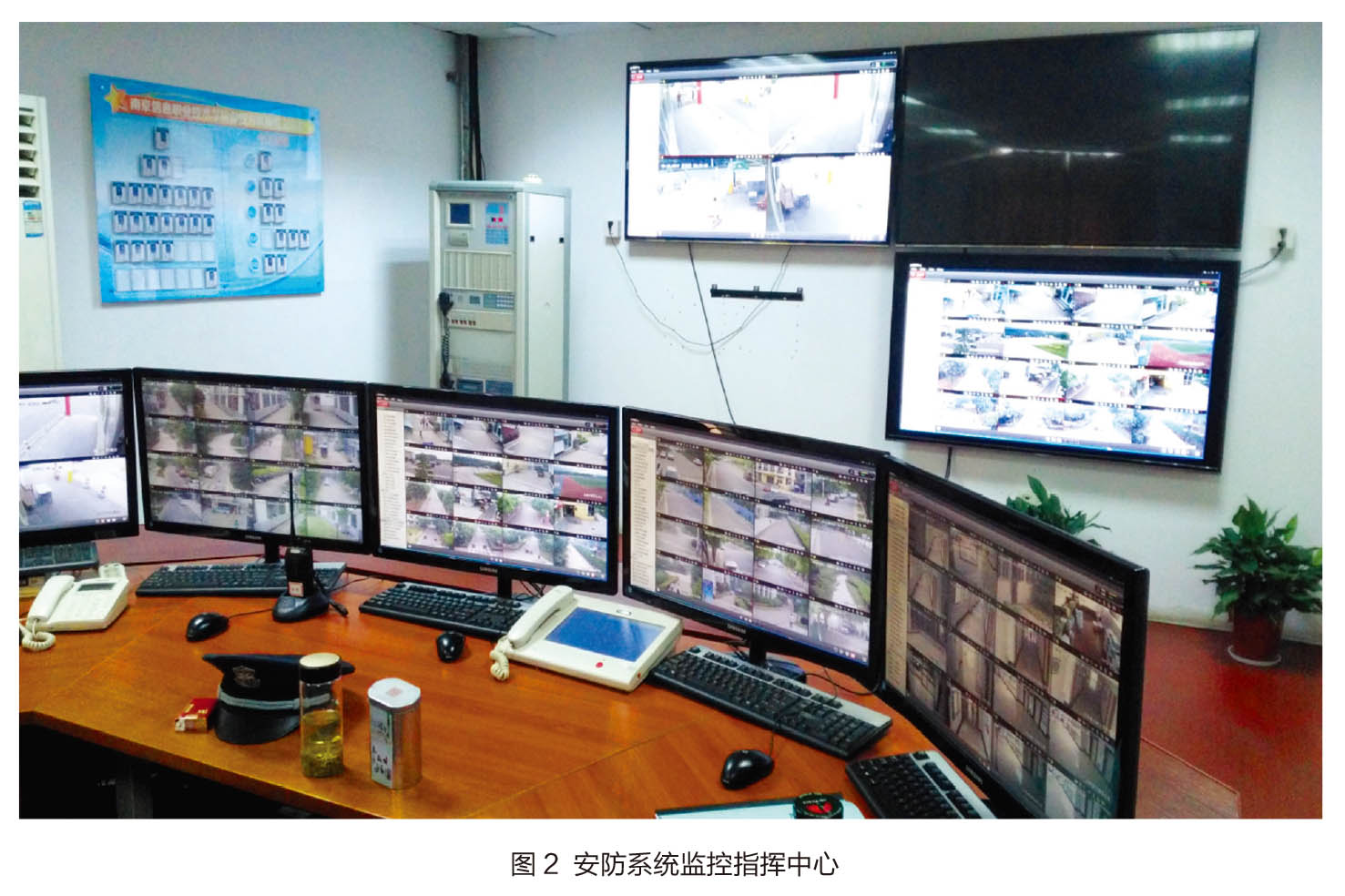

  校园监控指挥中心如图2所示,安全管理处等主要查看监控的场所布置专线连接校园监控专网,其余楼宇安全相关人员通过防火墙NAT地址访问监控平台,并且只能查看该楼宇内部监控视频,分区域监控减轻了系统硬件资源的负担。

  校园监控系统的建设,不仅是监控摄像头的布置,而且是打造人性化、智能化、可靠、安全的监控体系,为智慧校园建设提供有效的信息数据。

  (作者单位为南京信息职业技术学院图文信息中心)

来源:中国教育网络作者:陈明健 王伟林 陈松
